Tay nâng dây cáp khí nén là gì? Nguyên lý hoạt động và ứng dụng trong công nghiệp

Trong các nhà máy hiện đại, việc nâng và di chuyển vật nặng không còn phụ thuộc hoàn toàn vào sức người. Thay vào đó, nhiều doanh nghiệp đã triển khai các thiết bị trợ lực nâng hạ nhằm giảm rủi ro chấn thương và tăng năng suất vận hành.

Một trong những thiết bị nổi bật trong lĩnh vực này là tay nâng dây cáp khí nén (pneumatic cable manipulator). Đây là giải pháp nâng hạ thông minh sử dụng khí nén để cân bằng tải trọng, giúp người vận hành có thể điều khiển các vật nặng một cách nhẹ nhàng và chính xác.

Bài viết dưới đây sẽ giúp bạn hiểu rõ nguyên lý, cấu tạo, ưu điểm và ứng dụng của tay nâng dây cáp khí nén trong công nghiệp.

Tổng quan về thiết bị nâng hạ trợ lực trong công nghiệp​

Trong quá khứ, nhiều công đoạn sản xuất phụ thuộc vào lao động thủ công để nâng, xoay và đặt các chi tiết nặng. Điều này dẫn đến nhiều vấn đề như:

• Tai nạn lao động do nâng vật nặng
• Các bệnh cơ xương khớp do làm việc lặp lại
• Giảm năng suất do người lao động nhanh mệt mỏi

Các nghiên cứu công thái học cho thấy những thao tác nâng vật nặng lặp lại có thể gây áp lực lớn lên cột sống và khớp vai. Vì vậy, các doanh nghiệp ngày càng ưu tiên sử dụng thiết bị nâng trợ lực để giảm gánh nặng cho người lao động.

Trong nhóm thiết bị này, tay nâng khí nén là giải pháp phổ biến nhờ khả năng vận hành đơn giản, độ bền cao và chi phí đầu tư hợp lý.

Tay nâng dây cáp khí nén là gì?​

Tay nâng dây cáp khí nén là thiết bị nâng hạ sử dụng khí nén để cân bằng trọng lượng của vật nâng, cho phép người vận hành di chuyển tải trọng gần như trong trạng thái “không trọng lượng”.

Khi hệ thống đạt trạng thái cân bằng lực, người vận hành chỉ cần tác động một lực rất nhỏ để:

• Nâng hoặc hạ vật
• Di chuyển vật theo phương ngang
• Định vị chính xác tại vị trí lắp đặt

Nhờ đó, thiết bị trở thành một “cánh tay trợ lực” giúp người lao động thao tác với vật nặng một cách dễ dàng và an toàn.

Nguyên lý hoạt động của tay nâng dây cáp khí nén​

Hoạt động của thiết bị dựa trên nguyên lý cân bằng lực giữa áp suất khí nén và trọng lượng của vật nâng.

Hệ thống khí nén tạo ra lực nâng thông qua xi lanh khí nén. Khi áp suất được điều chỉnh phù hợp, lực sinh ra sẽ gần bằng trọng lượng của vật tải. Khi đó tải trọng được “treo lơ lửng” trong trạng thái cân bằng.

Người vận hành chỉ cần:

• Kéo nhẹ để nâng lên
• Ấn nhẹ để hạ xuống
• Đẩy ngang để di chuyển

Sự cân bằng lực này giúp thiết bị vận hành rất mượt và trực quan.

Cấu tạo cơ bản của tay nâng dây cáp khí nén​

Một hệ thống tay nâng dây cáp khí nén thường bao gồm các thành phần chính sau.

1. Xi lanh khí nén: Tạo ra lực nâng để cân bằng tải trọng
2. Hệ thống dây cáp và ròng rọc
3. Bộ xử lý khí nén gồm: Filter, Regulator, Lubricator
4. Bộ điều khiển và van khí giúp điều chỉnh áp suất và lưu lượng khí nén

Cơ chế ròng rọc và lợi thế cơ học​

Trong tay nâng dây cáp, hệ thống ròng rọc (reeving system) đóng vai trò rất quan trọng trong việc quyết định khả năng vận hành và hiệu suất nâng của thiết bị. Cơ cấu này không chỉ giúp truyền động mà còn tạo ra lợi thế cơ học, cho phép thiết bị nâng được tải trọng lớn hơn so với lực trực tiếp từ xi lanh.

Hệ thống này có hai chức năng chính:

• Chuyển đổi chuyển động của xi lanh thành chuyển động nâng theo phương thẳng đứng
• Tăng khả năng nâng tải thông qua lợi thế cơ học

Ví dụ:

• Hệ thống ròng rọc đơn: lực nâng bằng lực xi lanh
• Hệ thống ròng rọc kép: tải trọng có thể tăng gấp đôi

Tuy nhiên, khi tăng tải trọng thì hành trình nâng sẽ giảm tương ứng.

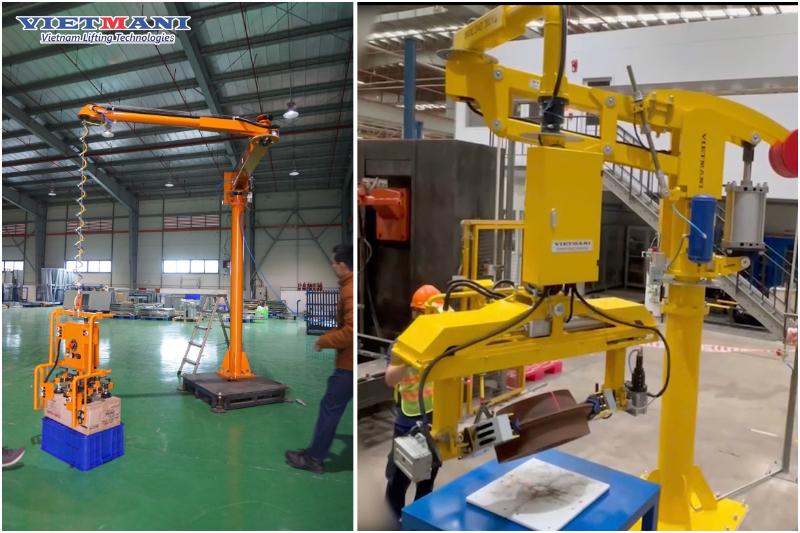

So sánh tay nâng dây cáp và tay nâng tay đòn​

Trong các hệ thống tay nâng trợ lực khí nén, hai thiết kế được sử dụng phổ biến nhất hiện nay là tay nâng dây cáp và tay nâng tay đòn cứng. Mỗi loại có cấu trúc cơ khí và nguyên lý vận hành khác nhau, vì vậy chúng phù hợp với những ứng dụng sản xuất riêng biệt.

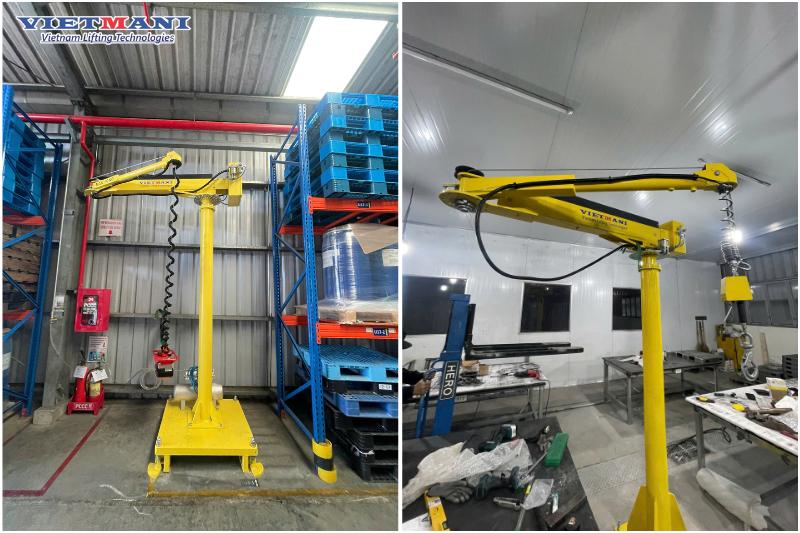

Tay nâng dây cáp​

Tay nâng dây cáp là thiết kế sử dụng hệ thống dây cáp kết hợp với cơ cấu ròng rọc và xi lanh khí nén để nâng hạ vật. Ưu điểm lớn nhất của loại tay nâng này là tốc độ thao tác nhanh và quán tính thấp, giúp người vận hành di chuyển tải trọng linh hoạt hơn. Nhờ cấu trúc gọn nhẹ, thiết bị cũng chiếm ít không gian lắp đặt, rất phù hợp cho các dây chuyền sản xuất có diện tích hạn chế. Trong thực tế, tay nâng dây cáp thường được ứng dụng trong các thao tác pick & place – tức là nhấc vật từ vị trí này và đặt sang vị trí khác một cách nhanh chóng.

Tuy nhiên, do đặc điểm sử dụng dây cáp làm phần tử truyền lực, tay nâng dây cáp không phù hợp với các tải trọng lệch tâm. Ngoài ra, thiết bị cũng không thích hợp cho các thao tác cần lực đẩy ngang mạnh, vì dây cáp có độ linh hoạt nhất định và khó giữ độ ổn định khi chịu lực ngang lớn.

Tay nâng tay đòn cứng​

Tay nâng tay đòn cứng sử dụng hệ thống tay đòn cơ khí chắc chắn để nâng và định vị vật. Nhờ kết cấu cứng vững, loại tay nâng này có thể xử lý tốt các tải trọng lệch tâm, đồng thời cho phép xoay, nghiêng hoặc định vị vật chính xác hơn trong quá trình thao tác. Vì vậy, tay nâng tay đòn cứng thường được sử dụng trong các công đoạn yêu cầu độ ổn định cao hoặc cần kiểm soát hướng của vật nâng.

Tuy vậy, nhược điểm của thiết kế này là kết cấu tương đối lớn và nặng, dẫn đến yêu cầu không gian lắp đặt rộng hơn. Bên cạnh đó, do cấu trúc cơ khí phức tạp hơn nên chi phí đầu tư ban đầu cũng thường cao hơn so với tay nâng dây cáp.

Các tính năng an toàn quan trọng​

Trong các hệ thống tay nâng trợ lực khí nén, yếu tố an toàn luôn được đặt lên hàng đầu vì thiết bị thường vận hành trực tiếp cùng người lao động và xử lý các tải trọng tương đối lớn. Do đó, các nhà sản xuất thường tích hợp nhiều cơ chế bảo vệ nhằm hạn chế rủi ro trong quá trình vận hành.

Một trong những tính năng quan trọng là van chống rơi khi mất áp. Trong trường hợp hệ thống khí nén gặp sự cố và áp suất bị mất đột ngột, van một chiều sẽ tự động giữ lại áp suất còn lại trong xi lanh. Nhờ đó, tải trọng không bị rơi tự do mà sẽ hạ xuống từ từ và có kiểm soát, giúp giảm thiểu nguy cơ tai nạn cho người vận hành cũng như hư hỏng cho vật nâng.

Bên cạnh đó, hệ thống còn được trang bị cơ chế chống bật ngược. Tình huống này có thể xảy ra khi vật tải bất ngờ tuột khỏi kẹp trong lúc thiết bị đang nâng. Khi tải trọng mất đi đột ngột, lực cân bằng trong hệ thống thay đổi nhanh chóng, khiến tay nâng có thể bật ngược lên với tốc độ cao, gây nguy hiểm cho người đứng gần. Để ngăn chặn hiện tượng này, nhiều thiết bị sử dụng flow fuse – một cơ cấu khóa dòng khí tự động. Khi phát hiện lưu lượng khí tăng đột biến, flow fuse sẽ lập tức ngắt dòng khí trong hệ thống, giúp ổn định chuyển động của tay nâng.

Ngoài ra, một số thiết bị còn được trang bị cáp an toàn dự phòng. Đây là sợi cáp thứ hai hoạt động như một lớp bảo vệ bổ sung, có nhiệm vụ giữ tải trong trường hợp hiếm gặp khi cáp chính bị đứt hoặc hư hỏng. Nhờ đó, nguy cơ rơi tải được giảm thiểu đáng kể.

Nhờ sự kết hợp của nhiều cơ chế bảo vệ như vậy, tay nâng trợ lực khí nén có thể vận hành ổn định, an toàn và đáng tin cậy trong môi trường sản xuất công nghiệp, nơi con người và máy móc phải phối hợp chặt chẽ trong từng thao tác nâng hạ.

Lợi ích công thái học và năng suất​

Trong môi trường sản xuất hiện đại, công thái học (ergonomics) ngày càng trở thành yếu tố quan trọng khi thiết kế và vận hành các dây chuyền sản xuất. Nhiều nghiên cứu cho thấy việc ứng dụng thiết bị nâng trợ lực giúp giảm đáng kể gánh nặng thể chất cho người lao động so với phương pháp nâng hạ thủ công truyền thống.

Khi sử dụng các hệ thống tay nâng trợ lực, người vận hành không còn phải trực tiếp dùng sức để nâng tải trọng lớn. Thay vào đó, thiết bị sẽ hỗ trợ phần lớn lực nâng, giúp giảm tới khoảng 40% năng lượng tiêu hao của cơ thể trong quá trình thao tác. Điều này đặc biệt quan trọng trong các công việc lặp lại nhiều lần trong ngày, nơi mà việc nâng hạ thủ công có thể gây mệt mỏi nhanh chóng.

Ngoài việc giảm tiêu hao sức lực, thiết bị nâng trợ lực còn giảm đáng kể nguy cơ chấn thương cơ xương khớp, đặc biệt là các vấn đề liên quan đến lưng, vai và cột sống. Những chấn thương này thường xuất hiện khi người lao động phải nâng vật nặng hoặc thao tác sai tư thế trong thời gian dài. Khi tải trọng được thiết bị hỗ trợ, người vận hành có thể làm việc trong tư thế tự nhiên và an toàn hơn.

Một lợi ích quan trọng khác là duy trì năng suất ổn định trong suốt ca làm việc. Khi công nhân không bị suy giảm thể lực quá nhanh, hiệu suất thao tác sẽ ít biến động hơn giữa đầu ca và cuối ca. Điều này giúp dây chuyền sản xuất hoạt động ổn định và giảm tình trạng gián đoạn.

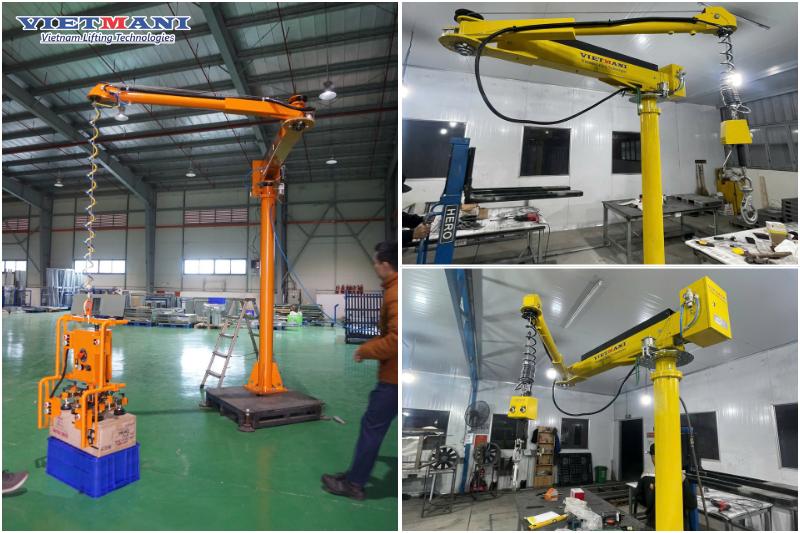

Ứng dụng của tay nâng dây cáp trong công nghiệp​

Trong môi trường sản xuất công nghiệp, tay nâng dây cáp được ứng dụng rộng rãi nhờ khả năng nâng hạ linh hoạt, tốc độ thao tác nhanh và kết cấu gọn nhẹ. Thiết bị này đặc biệt phù hợp với các công việc cần di chuyển vật nặng nhiều lần trong ngày, giúp giảm sức lao động thủ công và tăng hiệu quả vận hành của dây chuyền.

• Trong ngành cơ khí và ô tô: hỗ trợ nâng hộp số, lắp bánh xe hoặc thao tác với các chi tiết kim loại nặng trong quá trình sản xuất và bảo dưỡng.
• Ngành dược phẩm và bao bì: được sử dụng để nâng các bao nguyên liệu, di chuyển thùng carton hoặc xếp pallet sản phẩm trong kho và khu vực đóng gói.
• Ngành gỗ và vật liệu xây dựng: Các ứng dụng phổ biến bao gồm nâng tấm MDF, di chuyển kính hoặc panel, cũng như hỗ trợ lắp đặt các vật liệu cách nhiệt trong quá trình thi công và sản xuất.

Tay nâng dây cáp khí nén là một giải pháp nâng hạ hiệu quả, giúp cân bằng tải trọng và giảm đáng kể sức lao động của con người. Nhờ cấu tạo đơn giản, độ bền cao và khả năng vận hành ổn định trong nhiều môi trường khắc nghiệt, thiết bị này vẫn là lựa chọn phổ biến trong nhiều nhà máy hiện nay.

Việc lựa chọn đúng loại tay nâng – dây cáp hay tay đòn – cùng với hệ thống điều khiển phù hợp sẽ giúp doanh nghiệp tối ưu hóa năng suất, đảm bảo an toàn lao động và nâng cao hiệu quả sản xuất.

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp nâng hạ vật nặng an toàn, giảm sức lao động và tăng năng suất sản xuất, tay nâng dây cáp khí nén VIETMANI là lựa chọn đáng cân nhắc.

Với thiết kế tối ưu cho môi trường công nghiệp, thiết bị giúp thao tác nâng – hạ – định vị vật nặng trở nên nhẹ nhàng và chính xác hơn, đồng thời giảm đáng kể nguy cơ chấn thương cho người vận hành.

Liên hệ Vietmani để được tư vấn giải pháp phù hợp cho dây chuyền của bạn
